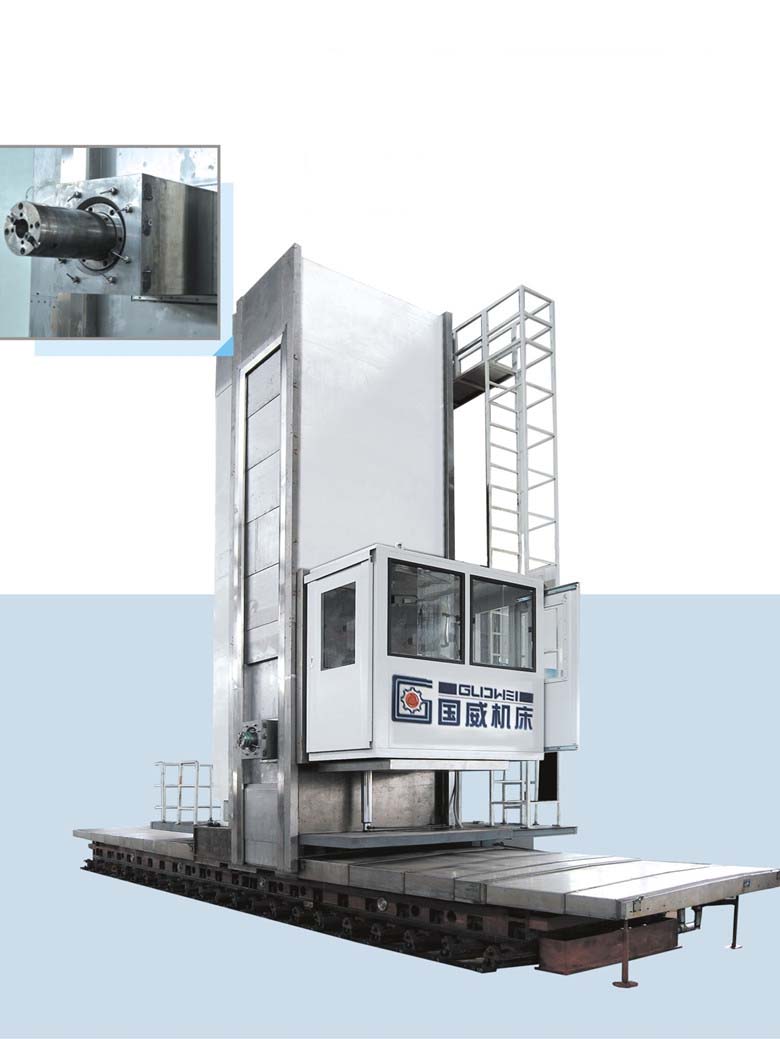

TH6920数控落地铣镗床




机床的用途:
TH69系列机床是我公司广泛吸取国内外同类机床的优点,精心设计的处于国内一流水平的重型数控铣镗床。配之以精密数控回转工作台和功能附件,一次装卡可实现五个面的连续加工,可采取铣、镗、钻的方式加工,可加工螺纹、沟槽等。适合于冶金、矿山、能源发电(火、水、风)、造船、钢铁、交通运输等设备的大型零件加工。
用户可根据需要配置刀库和各种规格数控回转工作台、角铣头、专用铣头、平旋盘等特殊订货部件。


 机床的主要结构特点:
本机床主要大件选用优质铸铁铸件,强度高,刚性好。
机床主传动(机械三档无极调速)和进给传动调速范围宽,适合各种刀具和材料的加工要求。
  铣轴前、中部采用高精度角接触球轴承,后端采用精密圆柱滚子轴承,主轴回转精度高,平稳性好。
  立柱进给(X)采用预紧式消隙双齿轮齿条传动。主轴箱滑板进给(Y)用大直径滚珠丝杠传递动力,滑枕(Z轴)和镗杆(W轴)进给也采用滚珠丝杠传递动力。各进给轴实现无间隙传动。
  滑枕用球墨铸铁铸成。滑枕支撑在全封闭的滑板方形孔中,整个主轴箱成一整体,刚性好。
  采用独特的主轴箱滑板应力力偶补偿和滑枕电液平衡补偿的双补偿技术来实现滑枕低头补偿。
  本机床导轨均为“一腔一泵”闭式恒流静压导轨,具有刚性好,抗震性好的特点。
  本机床配置有防止热变形的恒温系统。
  本机床设有独立液压升降的封闭式操作台,除上下升降外,也可以在滑枕移动方向移动,操作方便,避免了采用固定式走台时,操作者走动对机床加工精度的影响。
  本机床配置有独立的自动排屑器和接屑小车。
  本机床增加刀库后可成为卧式加工中心。
  本机床采用西门子840D数控系统,XYZW四轴均采用奥地利AMO钢栅尺形成全闭环控制。机床具有故障自诊断功能。



规格/机床型号 TH6920
镗轴直径 mm Φ200
镗轴锥孔(7:24) ISO 60
铣轴头部尺寸 mm Φ340
滑枕截面尺寸 mm 530×530
滑枕行程(Z) mm 1600
镗轴行程(W) mm 1400
立柱行程(X)(可按1m倍数加长) mm 8000
主轴箱行程(Y)(可按0.5m倍数加高) mm 4000
镗轴、滑枕(W、Z)进给范围 mm/min 0.1~4000
主轴转速 r/min 1.2~1200
镗轴、滑枕(W、Z)快速移动 mm/min 8000
主轴箱、立柱(X、Y)进给范围 mm/min 0.1~6000
主轴扭矩 N·m 12500
主轴箱、立柱(X、Y)快速移动 mm/min 12000
主电机功率(交流伺服电机) KW 100
镗轴、滑枕、主轴箱、立柱进给力 KN 60、(W轴=50)
进给电机扭矩(X、Y)n=2000r/min N·m 95/115
进给电机扭矩(W、Z)n=2001r/min N·m 79/95
******刀具重量 Kg 23/35
刀库容量(按用户需要配置) 40~120
******刀具长度 mm 600
******刀具直径 mm Φ250
换刀时间(从切削到切削) s 16
